冶具の製作。
ヤット、連休が終わり、材料の手配が出来ます。
ハブアダプターの直径は１７０Φ。材料は１８０Φを発注しました。
で、チョット大変な問題。
旋盤で、円盤状のアダプターは作れます。
それで完成とは行きませんよね。
内側にはハブへ取り付ける穴。
外側にはディスクを取り付けるネジ穴。
ケガイて、ポンチでマーキング、ドリルで穴あけ・・・・・・。
そんな精度で作ったら、何をか言わんや。
フライスのベットの送りを利用して、三角関数（サイン、コサイン、タンジェント、笑）で、穴位置を求めます。
此処で、一番の問題は、基準点にハブアダプターを正確に固定出来るか・・・・・？
ハブアダプターの取り付け位置がいい加減では、正確な穴位置なんて絶対に出ません。
フライスのベットに正確に取り付ける。言い換えれば取り付け位置を正確に採取する。
円形ですよ。どうやって測れば・・・・・・・。
僕がこの様な時に、ベットに取り付けたバイス（万力）の爪の位置を正確に測ります。
其の爪にぴたっと取り付ければ、工作物の位置は自ずと決ります。
ハブアダプターの咥える所の最小寸法は１４０Φ。
僕のバイス、最大咥え寸法８５mm。
バイスに咥えられないんですね。
この様な時に作るのが冶具です。

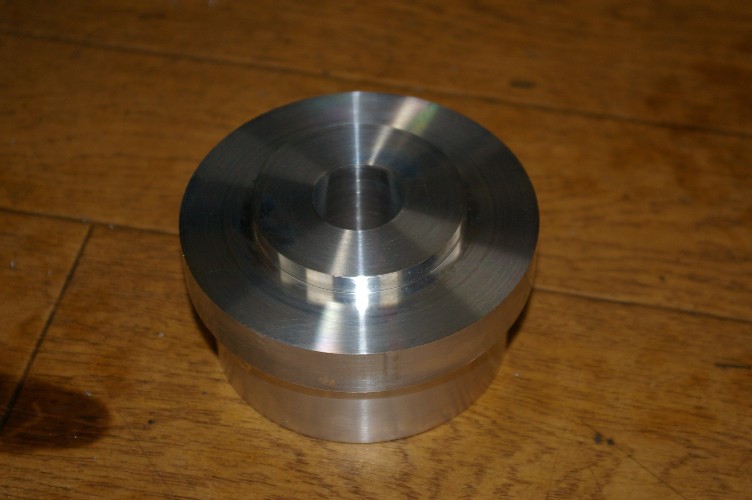

こんな物です。下の細い部分の直径は８４mmに削って有ります。つまりバイスに挟められるんですね。

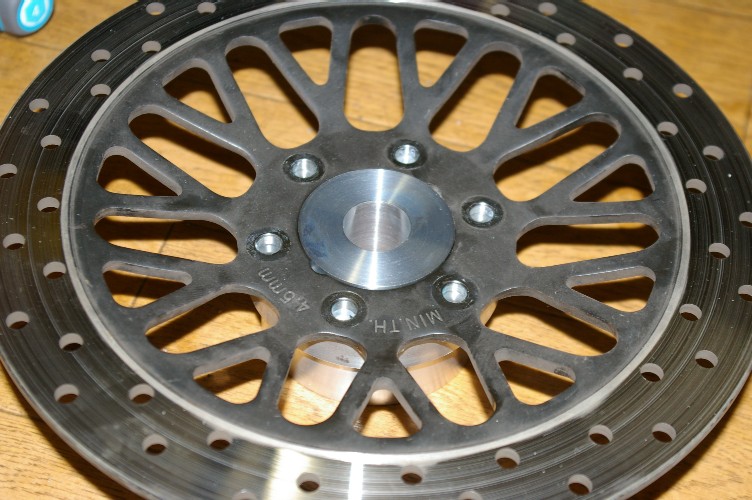

上のつばの部分。
ハブアダプターの内径はディスクと同寸法ですから、この冶具にハブアダプターを乗せれば、位置は自動的に正確に出るのです。
さて、これから冶具に、ハブアダプターを取り付けるネジ穴を開けます。
学生時代、三角関数をまじめに勉強しておいて良かったー（笑）。
電卓で一生懸命に計算。

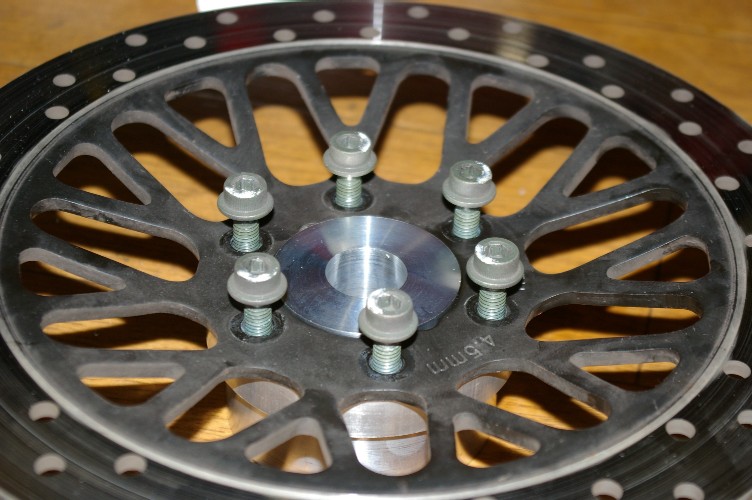

その位置に穴を開け、タップを立てます。
無事成功。
さあ、明日、ハブアダプターの材料は、昼ごろに入荷予定。
明日中にディスクがつくのかな？
2010.10.12
