本切削。

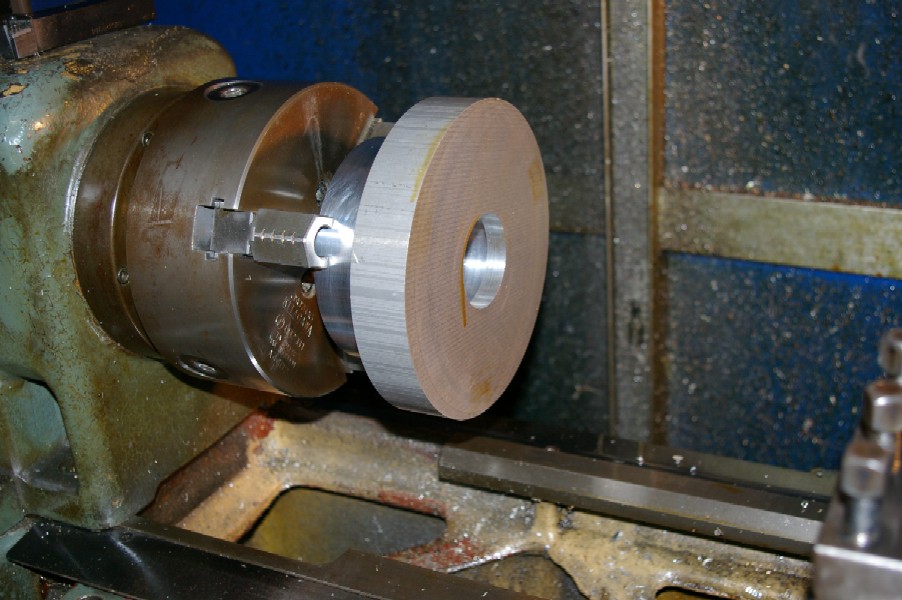

下準備の終った材料を、裏返しにチャックに咥えます。

逆さに咥えて判るでしょうけど、材料の買って来た状態。真円度なんてとても言えない精度。

そんな物を、チャックから外したり咥えたりしたら、同じ状態にはセット出来ないんですね。

反対側の切削した方は、精度が其れ成りに出ていますので、シビアな部分以外は咥え直しをしてもマアマアの精度は出ます。

今回の場合、ハブに接する面とディスクの取り付け面。裏表の関係ですが平行度は完璧を要求されます。

これが狂うと、ディスクが首を振ってしまいます。

対処法は、両面を材料の咥え直しをしないで切削。

右からは簡単ですが、左からが大変。チャックとバイトのゴチンコを防がないと成らないんです。

結果、長い材料にバイトの逃げ代を作る様なんですね。

出来上がり寸法は厚み２７mmなのに、材料は７０mmを用意したのです。

幅の狭いバイトの手持ちが無かった所為ですが・・。

苦労の甲斐もあり・・・・。

見事、ハブとディスクがドッキング。まだネジ穴は開いていませんので乗せただけ。

キャリパーでディスクを挟み、スポークとのクリアランスの確認。

正直、ヒヤヒヤ。僅かの隙間でゴチンコは免れました。

取り付け穴を開けて、完成です。

オット。ディスクが３枚有るので重量チェック。

なんと、ベルリンガーよりもノーマルディスクの方が重い。

中心部までステンですので小口径でも重いんですね。

流石、ハブアダプター込みでは、ベルリンガーの方が重いです。

驚いたのはハブアダプター込みでも花びらディスクはノーマルよりも軽量。

ウーーーン。重くなると思っていたので、意外な結果。

ハンドリングの変化が楽しみ。

2010.10.14
